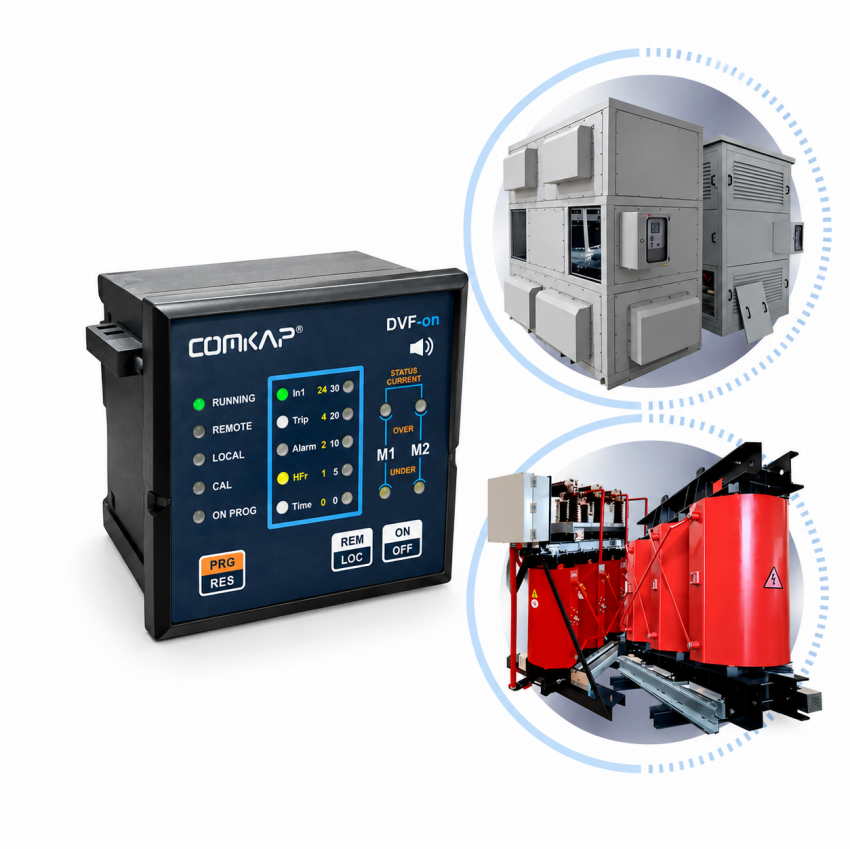

O DVF-on é um dispositivo eletrônico tipo relé desenvolvido para monitorar o funcionamento dos ventiladores de resfriamento utilizados em transformadores, especialmente em subestações e aplicações relacionadas.

Além de comandar os ventiladores, o equipamento monitora as condições de corrente dos canais de ventilação, permitindo identificar situações de subcorrente e sobrecorrente. Em determinadas condições, o sistema pode gerar alarme e desligar o ventilador afetado para protegê-lo.

O DVF-on também pode receber um comando remoto proveniente de um relé de temperatura ou operar localmente, além de contar com a função HFr (hour fan running), que permite programar acionamentos periódicos dos ventiladores.

Dessa forma, o DVF-on integra comando, monitoramento e proteção da ventilação forçada em uma única solução.

Quando uma condição de sobrecorrente permanece pelo período

configurado para Trip, o DVF-on pode desligar o respectivo canal de ventilação, contribuindo para a proteção do ventilador. Já uma condição de subcorrente pode gerar um alarme, permitindo sinalizar uma possível anomalia no sistema.

O que é o DVF-on e para que serve?

Em sistemas de ventilação forçada, os ventiladores têm a função de auxiliar no resfriamento do transformador quando necessário. Para que esse sistema cumpra sua função, não basta apenas comandar o acionamento dos ventiladores: também é importante identificar condições que possam indicar falhas ou funcionamento inadequado.

O dispositivo monitora os ventiladores conectados às suas saídas e utiliza a corrente elétrica como uma das referências para identificar condições anormais de funcionamento.

Entre as situações que podem ser identificadas estão:

• ventilador com corrente abaixo da condição esperada;
• ventilador desconectado;
• bloqueio ou obstrução da entrada de ar;
• hélice rompida;
• hélice travada;
• problemas ou danos no motor;
• condições de sobrecorrente;
• condições de subcorrente;

Dados técnicos

Alimentação:

• 85 a 275Vca, 50 a 60Hz.
• Consumo 4,5W.
• Fusível interno de 10A (Não necessita de fusível/disjuntor de alimentação).
• Proteção contra surtos ou descargas atmosféricas.

 Entradas:

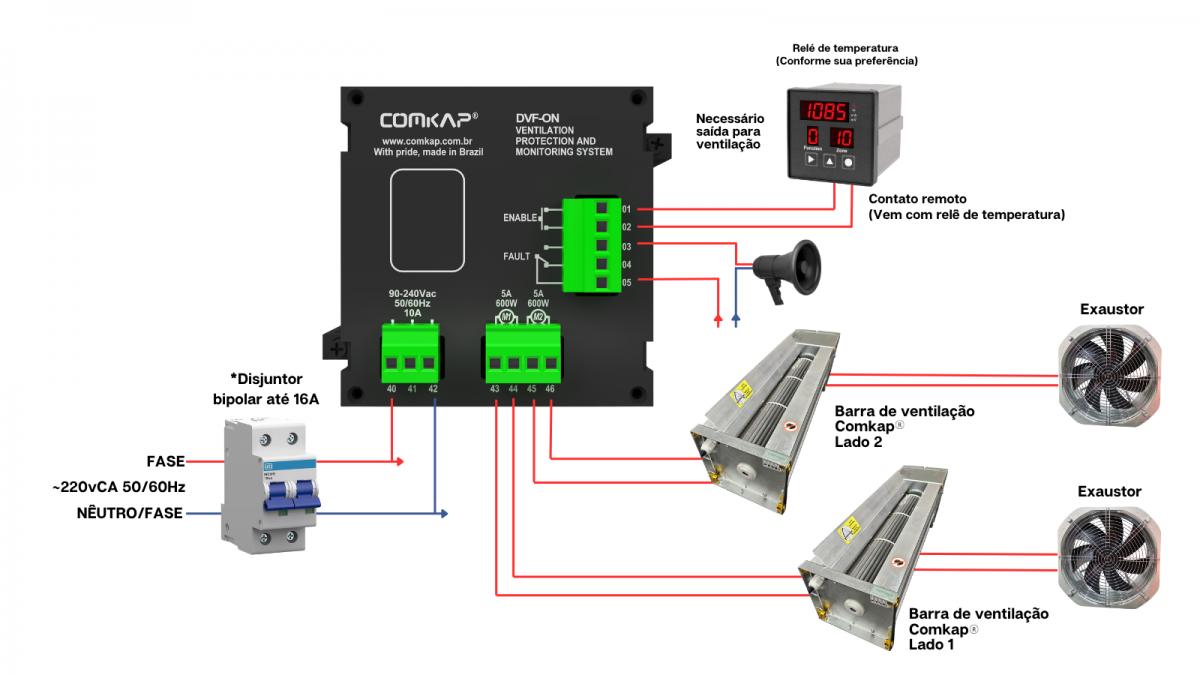

• Enable: Entrada remota para ligar ventiladores/compatível com relé de temperatura.
• Possui proteção contra sobretensão.

 Saídas:

• M1 e M2: 2 saídas de alimentação de ventiladores/barras de ventilação (liga/desliga fase e
• neutro) com capacidade nominal (corrente eficaz) de 5A contínuo, ou 10A corrente de pico.
• Indicamos o uso com ventiladores/barras de ventilação de até 600W.
• M1 e M2: Possui proteção contra sobrecarga.
• FAULT: Relé de Saída, indica Alarme, Trip ou Falha. Capacidade de 8A em 250Vca/30Vcc sob
• 70°C, carga resistiva.

Dimensional

Especificações de furação e recorte para montagem do DVF-ON

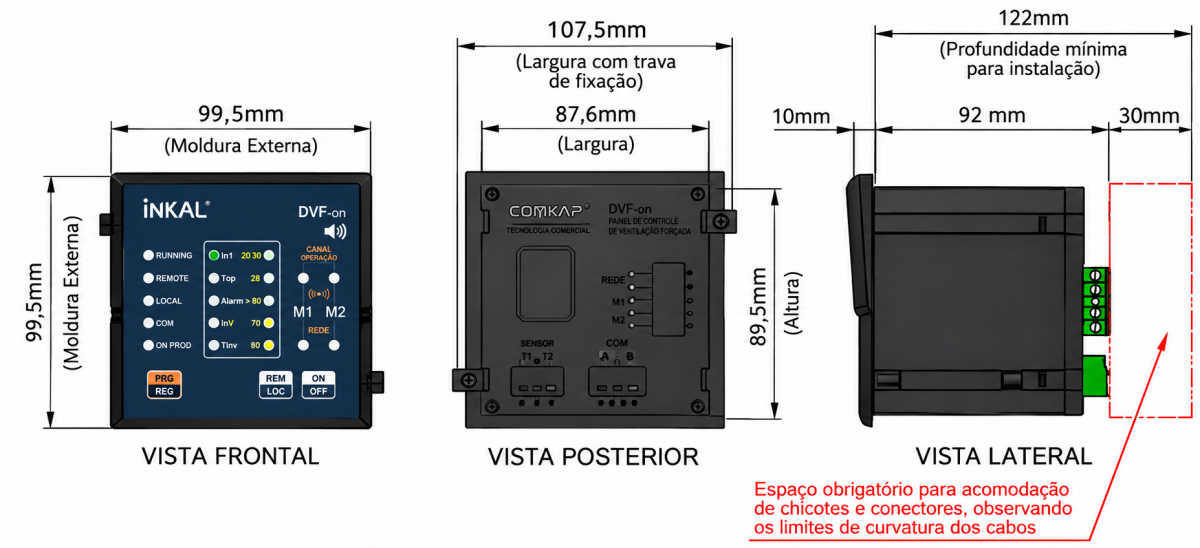

As figuras abaixo detalham as dimensões nominais do equipamento (todas as dimensões estão
em milímetros):

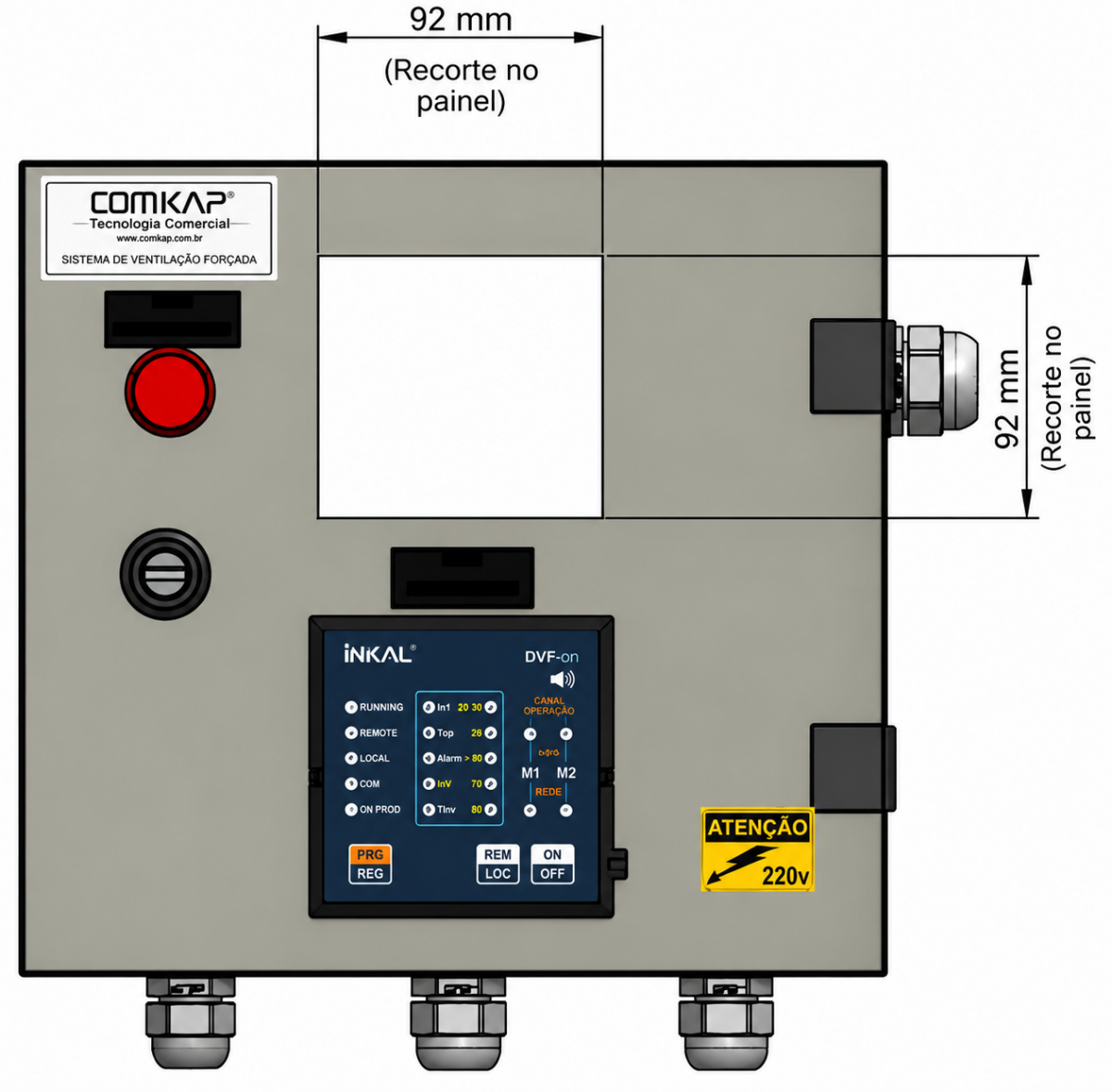

Para uma instalação precisa do DVF-ON, siga as medidas de recorte especificadas abaixo. Recomenda-se
validar as dimensões no local antes de realizar o corte definitivo na superfície (todas as dimensões estão
em milímetros):
